喷嘴系列

尿素喷嘴基本功能和应用场景

尿素喷嘴是SCR系统中的关键组件之一，用于将尿素溶液喷入汽车尾气中，与氮氧化合物反应，并将其转化为无害的氮气和水蒸气，从而减少氮氧化物的排放量。尿素喷嘴的主要作用是确保尿素喷雾的均匀和有效，并控制减排系统的效率。
尿素喷嘴广泛应用于重型柴油车和轻型商用车等车辆上，是减少尾气排放的重要组成部分

尿素喷嘴结构

主要零部件

➢ 外部零件 – 尿素进液接头，尿素回液接头，塑料外壳，安装螺栓，不锈钢主体，喷嘴口等等。

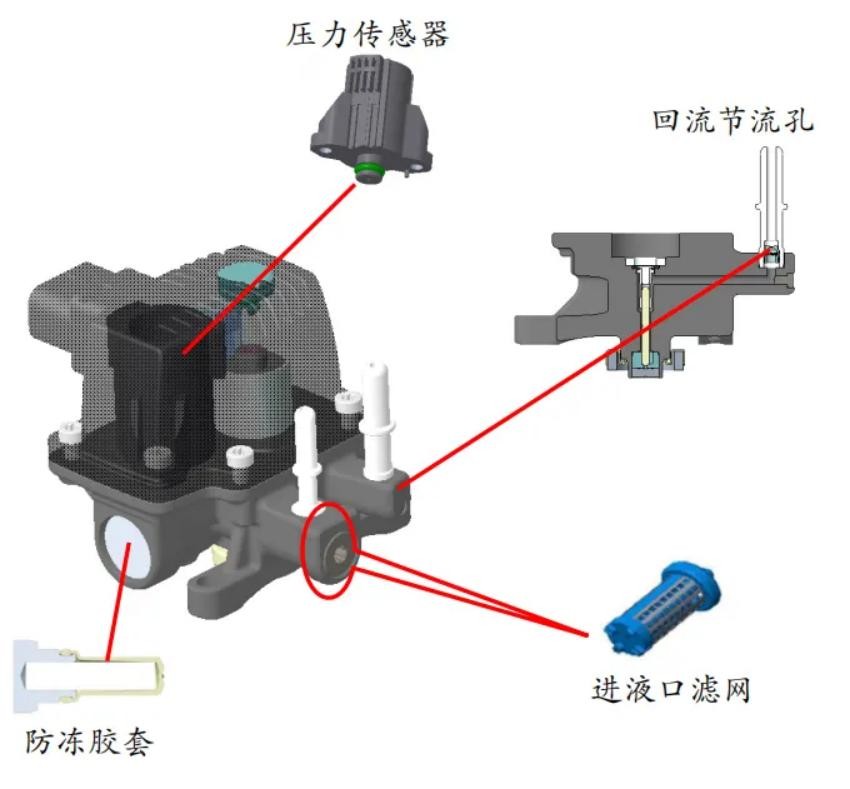

➢ 内部零件 – 压力传感器，喷射电磁阀，阀座，尿素进液口滤网，回液限流孔等等。

工作原理

➢ 将定量的尿素按照实际需求喷射到后处理系统当中。

➢ 实现喷射的雾化效果。

➢ 通过回流孔保证液体尿素的回流以实现冷却效果。

特点

➢ 进口滤网具有更大的过滤面积，更长的保养间隔。

➢ 优化的防冻胶套，更好的防冰冻膨胀能力。

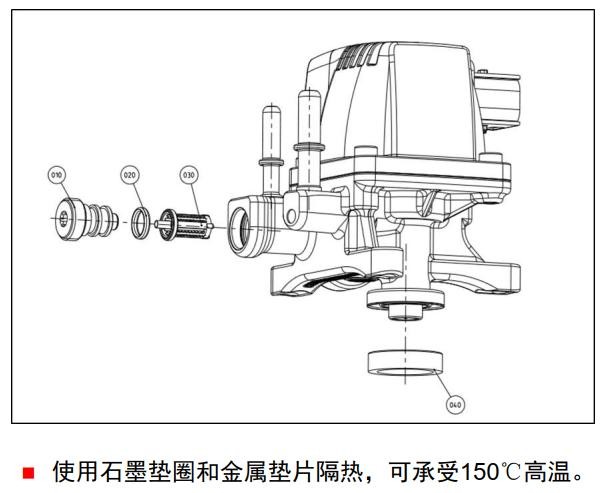

➢ 使用石墨垫圈和金属垫片进行密封和隔热，可承受150℃高温。

尿素喷嘴介绍

喷嘴设计

1. 具有脉宽调制功能的电磁阀

2. 液/电分离设计能保护电子器件

3. 喷射阀内安装压力传感器

4. 进口安装滤网防止碎片进入

功能

1. 使尿素雾化后喷入混合器2. 在关机时使系统减压

3. 进口滤芯过滤尿素杂质

解冻

1. 打洞机排气解冻喷射阀

2. 直接通过金属结构热传导溶解泵内尿素

冷却

尿素液循环冷却喷射阀
