氮氧传感器

　　用途：准确、快速地测量气体中的NOx浓度，并将信号传递给ECU。

　　工作原理：氮氧传感器核心元件是多孔的ZRO2，氧化锆陶瓷管，他是一种固态电解质，两侧分别烧结多孔铂（PT）电极，在加热到一定温度下，由于两侧氧浓度不同，氧化锆就会产生化学反应，电极两侧电荷移动，根据产生的电流的大小即可反应氮氧的浓度不同，将氮氧的浓度反馈至ECU，进行相应的处理。

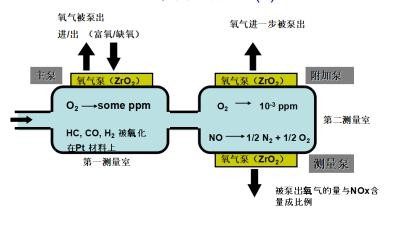

　　原理框图：

在第一测量室内尾气中的氧气被泵出同时在铂金材料上HC, CO, H2 被氧化。

　　第二测量室中，NOx在催化材料上还原同时释放出O2。　

　　测量第二测量室产生O2的量就代表了NOx含量。

　　特点：灵敏度高，数据稳定响应速度快，无延迟质量可靠、稳定性好；适用范围广（特色）露点保护功能：因为氮氧传感器本身电极工作时就需要较高的温度才能进行，氮氧传感器内部有陶瓷结构。陶瓷在高温状态下是能碰到水的，遇到水后，容易热胀冷缩导致陶瓷开裂，所以氮氧传感器会设置个露点保护功能，这个功能的作用就是在检测排气管温度达到设定值后再等待一段段时间。ECU或DCU认为在这么高温状态下，就算氮氧传感器上有水也会被高温的废气吹干。

　　点火开关打开后，氮氧传感器（NOx）将加热到100℃，之后等待ECU或DCU发出“露点”温度信号，当氮氧传感器接收到ECU或DCU指令后，传感器将自行加热到定温度（最大可为800℃）。　　
